Склад моделей

Создавать собственные модели конечно очень хорошо. Но иногда хочется и чего-то еще. Например взять готовый файл и из него сотворить новый вариант.  Специально для этого в сети создано множество библиотек. Одной из самых лучших можно считать GrabCAD. Эта библиотека предоставляет зарегистрированным пользователям доступ к огромному количеству моделей, при этом выполненных в основных машиностроительных форматах. Встречаются среди них и образцы оружия. При этом наиболее часто на GrabCAD можно найти стрелковое оружие. Техника представлена много меньше.
Качество самих моделей весьма различно. Встречаются как очень простые варианты, лишь внешне имитирующие тот или иной образец, так и высокодетализированные модели с полным внутренним "фаршем". От последних иногда просто сносит крышу и руки чешутся заделать их в реальном виде.
Кроме оружия на GrabCAD можно найти чертежи станков, игрушек, двигателей и еще много чего интересного. Для новичков имеется множество уроков, для опытных проводятся конкурсы. В последнее время часть интерфейса даже переведена на русский язык.
По сравнению с другими ресурсами, GrabCAD имеет множество преимуществ. Кроме регистрации не нужно никакой оплаты за скачиваемые модели. Практически все модели пригодны для дальнейшей обработки, а чисто визуальные максовские встречаются редко. На сайте присутствует удобный поиск, работающий не только по названию, но и по типу программного обеспечению, наличия формата stl и т.п.

Готовая модель NAA

Трехмерная модель NAA готова. Хотя нужна еще одна пружинка, но ее практически никогда не видно. Сейчас необходимо разобраться с настройками материалов, чтобы получить реалистичную визуализацию.

Механизм

Основной принцип построения деталей механизма тот же что и для рамки. Вначале чертится контур, а затем вытягивается в заготовку детали. После этого от нее отрезается все лишнее. Проблема встала с сопряжением деталей механизма. Все делалось по фотографиям, поэтому долго пришлось подбирать некоторые размеры, что бы детали хотя бы создавали вид работающего устройства. А отдельные моменты вообще додумывались на ходу. Но вроде все получилось. остались отдельные детали и щечки рукоятки.

Рамка NAA2

В предыдущем посте была создана заготовка для рамки NAA. Настало время выполнить внутренние полости, где располагаются механизмы револьвера. Для этого в рамке простым вырезанием удаляется ненужный материал. Выглядит это следующим образом. Чертится контур ненужной части, и из него выдавливается тело. Далее простым булевским вычитанием удаляется отмеченный объем. Точно также выполняются все отверстия и иные элементы. Не следует только удалять крышку доступа к механизмам. По факту она также получается из рамки.

Рамка с убранным материалом

Рамка с крышкой

Рамка NAA

После модели барабана можно приступить к рамке. Фактически она представляет собой объект, вырезанный из плоского листа. Единственную проблему составляет скругление граней. В противном случае можно было бы просто вырезать контур.

Для начала фото должно быть расположено в окне.

Следующим действием становится простая обводка контуров.

Далее на виде сверху проводятся две линии, ограничивающие толщину рамки. Эти линии можно вытянуть в плоскости, что бы иметь возможность обрезать лишнее

 Следующим этапом становится отрисовка контура скругления. На рисунке ниже выделено желтым цветом

 Также рисуются сечения скругления. Их количество подбирается экспериментально и для каждой поверхности различно.

 Далее все кривые можно собрать в поверхность. Для этого используется инструмент CurveNetwork.

 Результат

 Рекомендуется перестроить (Rebuild Surface) полученную поверхность, чтобы убрать ошибки, уменьшить количество промежуточных линий и при необходимости изменить кривизну. Соответственно результирующее количество точек должно быть меньше исходного

 После применения данного способа к необходимым граням получается следующее

 Рамка пистолета имеет множество вырезов, их желательно сразу же изобразить. Также рисуется контур заготовки рамки (зеленого цвета), несколько больший чем будущая рамка.

 Из контура вытягивается твердый объект (solid), с необходимыми отверстиями.

 Далее у полученной заготовки отрезается лишнее, с помощью описанных выше поверхностей

 Результат:

Барабан NAA

Итак, барабан. У NAA он пятизарядный, при этом очень компактный по конструкции. Если посмотреть на фото, фланцы патронов практически соприкасаются. Внешний диаметр также почти соответствует фланцам и равен примерно 21мм. Моделить такой очень легко. В сети была найдена инфа по размерам патрона .22LR. Диаметр фланца -7.1мм. Но в модели лучше взять чуть больше – 7.2 мм.

Первым делом рисуется окружность фланца. Также внутри можно сразу нарисовать окружность диаметром, равным диаметру гильзы -5.8 мм

. Далее полученные две окружности с помощью полярного массива располагаются нужным образом в количестве 5 шт.

Следующим шагом, с помощью инструмента Tangent to 3 Curves строится вспомогательная внутренняя окружность, необходимая для нахождения центра и построения отверстия для оси барабана. Ну и последнее из подготовительных операций – построение внешнего диаметра барабана - 21.5 мм.

Дальше все просто. Из кривых вытягивается твердотельный (Solid) барабан с каморами. Длина выдавливания определяется по предварительному контуру револьвера. Далее выполняется операция выдавливания под фланцы. Глубина выдавливания 1.2 мм согласно размерам патрона.

Следующий этап – моделирование различных прорезей на барабане.  Для этого строятся дополнительные объекты, предназначенные для удаления лишнего материала. Естественно, что строится только по одному объекту, остальные получаются путем установки полярного массива.

Наряду с прорезями выполняется отверстие под ось, расположенное по оси барабана, и косые выемки под устройство его поворота. Итоговый результат в двух вариантах изображен на рисунке ниже.

Последнее что необходимо сделать – нарисовать ось барабана. Ее наличие позволит в дальнейшем точно отцентровать все детали.

Револьвер NAA. Подготовка к моделированию.

Моделировать реальные объекты можно в разных программах. Так как модель планируется в будущем реализовывать "в железе", то желательна возможность экспорта в стандартные машиностроительные программы. Так как подобные программы тяжелы в освоении и не всегда простым способом позволяют добиться результата, то выбрана система Rhino3D. Сама по себе она относится к техническому дизайну, совместима с популярными системами проектирования и имеет модули подготовки управляющих программ ЧПУ.

Используемое фото

Для целей моделирования первым делом была найдена фотография NAA вида сбоку. В графическом редакторе она повернута до совпадения оси ствола с горизонталью и максимально обрезана под габарит.
Далее в Rhino нарисованы 2 рамки. Одна по диаметру барабана, вторая под заявленный габарит оружия. Так как при фотосъемке происходят искажения, то не факт, что фото войдет в эти рамки. Здесь придется чем-то жертвовать. Для упрощения принято решение вписываться в размер по диаметру барабана.
После того как фото размещено можно приступить к созданию модели. Для удобства она может быть разбита на несколько технологических единиц. В качестве последних выступают: рамка, барабан, ствол, шомпол, щечки рукоятки, внутренние элементы.

Моделирование оружия. Прототип первой модели.

После просмотра в сети всяческих картинок возникло желание и самому что-то сделать. Вообще-то желание такое существует уже лет 20, еще со средней школы. Только оно постоянно то откладывалось, то было некогда, то приоритетом выступали другие интересы. В общем все как у всех. Но вроде бы компромисс с собой найден и нужно начинать делать.

Как всегда перед началом нового проекта встает много проблем. Первая из них - страх что не получится, что уйдет много сил и времени, а результат будет плохой. Но, как часто бывает, этот страх можно легко пересилить, особенно в начале пути. Вторая проблема - выбор прототипа. Необходимо что бы он был интересен, не слишком сложен и не совсем уж прост. Ну и что бы материала по нему было достаточно. И наконец третья проблема - в каком виде создавать модель. Вариантов напрашивается несколько:

- 3d модель для ПК

- деревянная модель в масштабе 1:1

- металлическая модель в уменьшенном масштабе

- модель для демонстрации механизма.

Муки выбора привели к компромиссу - делать все, но по очереди. Начать с 3D модели, на ее основе выполнить чертежи для всех остальных и уже по ним изготовить в "железе". Такой подход хорош  психологически. Вся работа изначально большая и длинная, поэтому настрой будет на долгое занятие ей. Соответственно не так быстро захочется делать что-то еще. При этом если выполнить первый этап, и бросить на последующих, то результат все равно уже будет.

В качестве прототипа первой модели решено взять самый маленький револьвер - NAA mini. Он хорош прежде всего своей простотой. Малое количество деталей не сложной формы делают его вполне пригодным для первой модели. Материала по нему также вполне достаточно. В общем в дальнейшем будет выложена серия статей по создании этой модели.

Игрушечный револьвер? Нет, серьезная пушка.

Каждая модель оружия имеет какие-либо уникальные черты. Одной из таких черт часто становятся габариты оружия. Производители стремятся сделать свою продукцию как можно меньше. Это способствует повышению спроса, благодаря возможности владельцу скрытно носить свой "ствол". В разных моделях это достигается по разному, но есть и особо выделяющиеся образцы. Примером тому американский револьвер NAA MINI REVOLVER, от фирмы NAA.

NAA под патрон 22Short

Впервые увидев NAA-mini можно по незнанию принять его за игрушку. Тем не менее это оружие разработано под "серьезный" патрон, насколько понятие "серьезный" подходит к калибру 5.6 мм бокового боя или .22" по американской системе обозначений. Существует три основных модификации, использующих патроны 22Short, 22LR, 22Mag. Фактически эти револьверы отличаются только длинной барабана и длинной оружия. Плюс образец под 22Mag имеет чуть-чуть большие габариты, что обусловлено повышенной мощностью патрона. Ну и о самих габаритах. Одна из популярных моделей, использующая "мелкашечный" патрон 22LR, при длине ствола 28 мм и пятизарядном барабане умещается в коробку 102х64х22 мм. Особо интересна здесь толщина. Она фактически соответствует пистолету ПСМ, который имеет по разным источникам значение 18 или 21 мм, и 1.5 раза меньше чем толщина ПМ. Условно можно сравнить NAA-mini с большим складным ножом.

Револьвер со складной рукояткой

Механика NAA - одиночного действия, без каких-либо предохранителей. Для обеспечения безопасности реализован только предохранительный взвод. Задействовать его можно несколько отведя назад курок. При этом курок не касается патрона, а спусковой крючок блокирован. Заряжание револьвера выполняется путем снятия барабана.

Малые габариты предполагают использование данного револьвера в качестве оружия самообороны или оружия "последнего шанса", для сверхкоротких дистанций. Вряд ли он обеспечивает сколько-нибудь приличную кучность.

Кроме базовых моделей выпускаются и многие модификации. Существуют переламывающиеся варианты, модели с откидным барабаном и капсюльные модели для стрельбы на черном порохе. Также может меняться длина ствола и размер рукоятки. Одним из интересных вариантов являются модели со складывающей рукояткой. Их габариты и внешний вид еще больше напоминают нож. Цена NAA зависит от патрона и исполнения и находится в диапазоне от 200 до 300$.

Есть мастера и в своем отечестве.

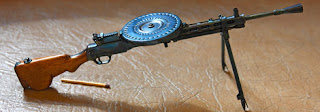

Судя по всему, моделирование стрелкового оружия достаточно популярно за рубежом. Пример тому - модели Дэвида Кучера. Но есть мастера и у нас. В качестве такового примера - Александр Перфильев из Читы. Его работы уже попадались в сети, но как-то без информации. Случайно натолкнулся на статью о нем с большим числом фотографий. Также поиск выдал и фотогалерею с моделями. К сожалению ни технологий, ни подробного описания нет. Но все равно интересно и красиво. Ссылка на статью http://www.stfond.ru/articles.htm?id=7402 и галерею http://fotki.yandex.ru/users/lesnchita/album/163535/. Ну а забив поиск фамилию мастера можно найти и видео с ним.



Игрушка? Детский конструктор? Нет, серьезная модель.

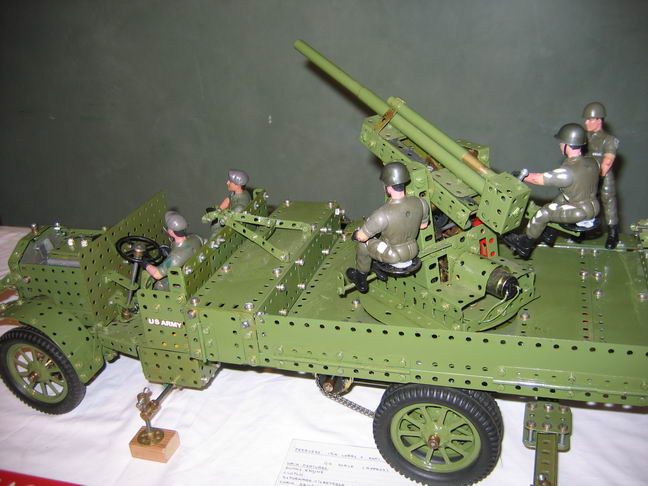

У большинства детей в эпоху СССР обязательно был металлический конструктор. Набор из винтиков, гаечек и металлических пластин с дырками пользовался заслуженной популярностью. Из него можно было собрать множество простых моделей, а при некоторой доле фантазии и сложные действующие устройства. Благодаря высокой прочности металла, готовыми поделками можно было играть в весьма жесткие игры. Встречаются подобные изделия и сейчас. К сожалению пластиковые конструкторы LEGO и им подобные наборы имеют большую привлекательность и покупательский спрос. Хотя LEGO тоже очень хороший развивающий конструктор, металлические  варианты обладают некоторыми преимуществами. Они учат работать с реальными крепежными и сборочными единицами, требуют некоторой доли инженерного мышления. И очень часто, металлические детали способны обойти LEGO по визуальным возможностям. Примеры тому есть на сайте http://ismeccanokewbrid.jalbum.net/.

Впервые увидев эти модели, можно поразится что делают из банальных, казалось бы, вещей. Различные механизмы, трактора и машины, макеты с подвижными элементами и многое другое, выполняется из металлических перфорированных пластин и собирается с помощью винтов и гаек. Конечно подобные модели проще в создании, чем масштабные копии, но тем не менее именно в этой простоте и кроется их привлекательность. Собрать что-то подобное может каждый желающий, достаточно только наличие прямых рук и немного фантазии. Ниже приведены фото по тематике блога, а на указанном сайте можно найти еще много интересных моделей.

СВД в масштабе.

На одном из автомобильных блогов были найдены ниже приведенные фото масштабной модели винтовки СВД. Сказать нечего, все и так видно. Хочется только больше информации по данному образцу.

Стреляющая модель

Наряду с деревянными моделями, в сети можно встретить и информацию об образцах, которые сложно назвать моделями вообще. Например имитатор пулеметной стрельбы, предназначенный для установки на масштабные модели самолетов, вертолетов, кораблей или бронетехники. По своей сути этот имитатор не что иное как стартовый револьвер. Для стрельбы используются специальные шумовые патроны, калибра 6мм. Барабан вмещает в себя 40 патронов.

 Механизм имитатора приводится в действие электроприводом. Благодаря использованию электронной системы управления возможно менять темп стрельбы от 2 до 16 выстрелов в минуту.
Габариты имитатора весьма не высоки 98х94х80мм без алюминиевого фальш-ствола. При соединении с последним, длина увеличивается с 98 до 288 мм. Зато масса составляет 400 грамм, что в принципе сравнимо с самыми легкими пистолетами. Такое значение подразумевает использование имитатора стрельбы только на больших моделях техники.

Сама конструкция не впечатляет оригинальностью. Думается все представленное можно было втиснуть в гораздо меньшие габариты, может быть за исключением барабана. Хотя идея понравилась. Сайт производителя - http://www.jetarrows.com

Чем занимаются в канадской армии.

Еще одна деревянная модель, на этот раз винтовки М7 - клона М16, состоящей на вооружении в канадской армии. Изготовлена капралом Шелленбергом во время службы в армии.

Винтовка имеет несколько подвижных частей, имитирующих ее работу. Очевидно это крышка выбрасывателя гильз, рукоятка перезарядки и досылателя, а также съемный магазин и штык-нож.  Плюс модель разбирается на две части, как и оригинал. Самым необычным является ремень, который также сделан из дерева. Остается вопрос - винтовка была изготовлена в служебное время или нет?.
